镀锌线槽厚度国家标准详解

发布日期：2021-10-19 作者：点击：

根据2020年最新的金属电缆桥架线槽/镀锌线槽厚度国家标准，参考旧版本的两个标准，这两个是目前最新的。

(1)JBT10216-2013电控配电电缆桥架

(2)《T/CECS31-2017钢制电缆桥架工程技术规程》(本壁厚推荐较厚)

重要的事情说三遍:

(1)镀锌线槽与电缆桥架相同。

(2)镀锌线槽与电缆桥架相同。

(3)镀锌线槽与电缆桥架相同。

宽度小于200mm的称为镀锌线槽，宽度大于200mm的称为电缆桥架，用于敷设小直径电线，用于敷设大直径电缆。用途不同，有不同的名称，产品相同。

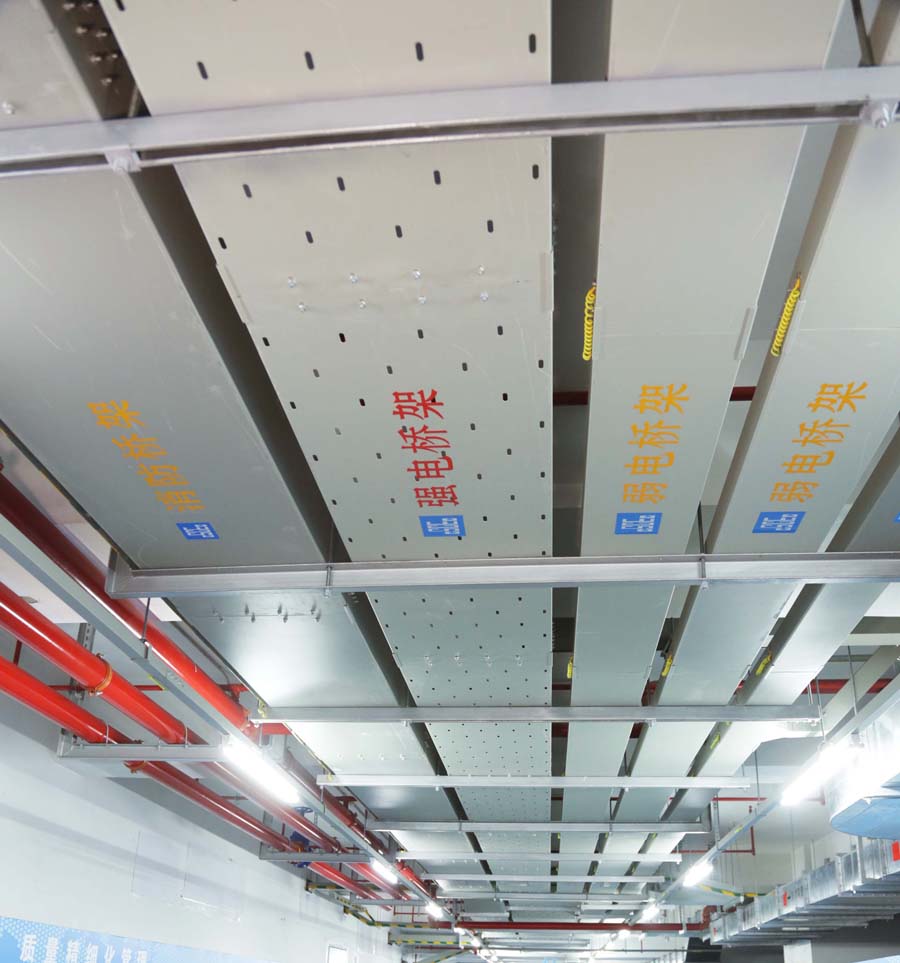

金属电缆桥架线槽

根据标准规范《电控配电用电缆桥架编号：JBT10216-2013规定，电缆桥架/镀锌线槽国家标准厚度如下：

电缆桥架/镀锌线槽宽度W150~标准厚度1.0mm。

电缆桥架宽度为300~，标准厚度为1.2mm。

300电缆桥架宽度500~标准厚度1.5mm。

500电缆桥架宽度800~标准厚度2.0mm。

电缆桥架宽度>800~标准厚度为2.2mm。

根据《钢制电缆桥架工程技术规程技术规程》编号：T/CECS31-2017-3.5.5章，镀锌电缆桥架/镀锌线槽国家标准厚度如下：

槽式/托盘式电缆桥架/镀锌槽板的最小允许厚度标准：

桥架宽度为30mm时，厚度为1.2mm，盖板为1.0mm。

300mm≤桥架宽度500mm时，槽体厚度2.0mm，盖板1.2mm。

500mm≤桥架宽度800mm时，槽体厚度3.0mm，盖板厚度1.5mm。

普通梯式电缆桥架/镀锌线槽板的最小允许厚度标准：

150mm桥架宽度≤300mm时，厚度为1.2mm，盖板为1.0mm。

桥架宽度为300mm≤500mm时，槽体厚度为1.5mm，盖板为1.5mm。

500mm≤桥架宽度800mm~时，槽体厚度2.0mm，盖板厚度2.0mm。
