金属电缆桥架线槽厂家介绍电缆桥架检验程序及方法

发布日期：2019-02-21 作者：admin 点击：

　　 金属电缆桥架线槽厂家介绍电缆桥架检验程序及方法：

1．检验程序及检测方法；

　　1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法；

　　2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷；

　　3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法；

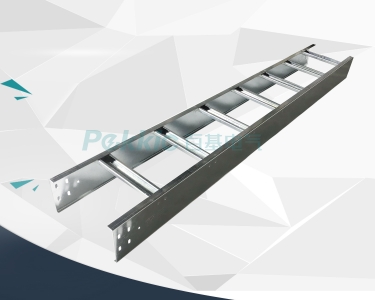

金属电缆桥架线槽

　　2．表面处理

　　电缆桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

　　1）厚度热镀锌桥架主体对1.5~3mm厚度,较小平均厚度≥55am，较小局部厚度45am ＞3mm厚度 70am 局部55am

　　检测标准：GB/T13912-92

　　检测方法：用磁性测厚仪检测。

　　2）电镀锌或锌镍合金

　　桥架主体≥12 am 附注（93）

　　3）喷涂或喷漆

　　桥架主体≥50 am检测方法按GB1764 磁性测厚仪

　　4）附着力——镀涂层对底材的粘合牢度

　　热镀锌按附录B试验应不脱落

　　5）电镀锌和锌合金

　　按附录B试验应不脱落

　　6）喷涂或喷漆

　　不低于GB1720中的3级，检验用附着力测定仪。

　　3．光泽度

　　防护处理的表面光泽应不低于60%。

　　检测方法：按GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。

　　4．耐盐雾性

　　表面防护层应具有表4中规定的3级耐盐雾性。

　　5．制造精度

　　1）电缆桥架的长度极限偏差。

　　当长度小于等于2米时，极限偏差为±2mm，当长度大于2mm时，极限偏差±4mm。

　　2）电缆桥架的宽度极限偏差

　　当宽度大于400mm时，极限偏差为±4mm，当宽度小于等于400mm时，极限偏差为±3mm。

　　说明：盖板取正偏差，槽底宽取负偏差。

　　3）电缆桥架表面平面度允差。

　　热镀锌防护处理平面度允差每米不大于8mm。

　　电镀锌和喷漆，防护处理平面度允差每米不大于4mm。

　　4）托臂自由状态时垂直高度允差为上翘1/100。

　　5）其它尺寸公差按GB1804-V 。
