金属电缆桥架线槽：电缆桥架安装基本流程

    　1、线槽径路选择原则：符合设计要求及施工规范，距离较近，便于安装维护。

　　a.根据设计图纸检查线槽径路上所有孔洞是否全部完成，根据现场情况，确定线槽路径，避免与其他专业的线槽路径相冲突。

　　b.在线槽始端至终端找好水平和垂直线，用墨斗在顶棚或墙面弹线。

　　2、吊架安装

　　a.按照每1.5米间距固定原则，在顶棚或墙面上划出安装孔位置，钻孔，敲入膨胀管冲紧。

　　b.将吊架对准孔位，加上平垫、弹垫再带上螺杆，一人扶住吊架并同时靠上水平尺把吊架扶水平或垂直，另一人把螺杆固定牢固。

　　c.在直线段的另外一端用同样的方法安装一组吊架。在前后两组吊架的安装线槽的平面用尼龙线拉通，尼龙线必须拉紧。再用尼龙线作为基准线调节中间安装的吊架。吊架与线槽的首端、分支、转角、接头及进出线盒处支、吊架固定的位置间距不大于0.5 米。

　　3、钢槽安装

　　a.线槽的连接应连续无间断，每节线槽的固定点不应少于两个。在转角、分支处和端部均应有固定点，并应紧贴墙面固定。

　　b.钢槽直线段连接应采用连接板，用半圆头螺丝由内向外穿出加上平垫、弹垫螺帽紧固。连接处间隙应严密平齐。然后清除钢槽内杂物，盖上盖板。槽盖应齐全、平整、无翘角。

　　c.固定或连接线槽的螺钉或其他紧固件，紧固后其端部应与线槽内表面光滑相接。

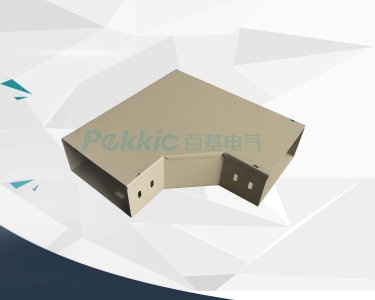

　　d.钢槽进行转角、分支连接时应采用弯通、二通、三通、四通等进行变通连接，钢槽末端应加装封堵板。线槽的出线口应位置正确、光滑、无毛刺。线槽敷设应平直整齐，水平或垂直允许偏差为其长度的百分之2，且全长允许偏差为20mm。

　　f.线槽两端必须做好跨接地线，并留有伸缩余量，地线使用铜编织线;但金属线槽不能作为设备的接地导体线槽必须单端接地。

　　4、钢槽孔洞位置处理

　　钢槽在通过墙体或楼板处，不得在墙壁或楼板处连接，也不应将穿过墙壁或楼板的钢槽与墙或楼板上的孔洞用水泥摸死。应在穿缆后用防火泥封堵，并刷上与墙面相同色漆。

　　电缆桥架安装-接地

　　桥架安装要求横平竖直，表面平整，固定可靠，盖板严实，支架排布合理，整齐美观，桥架跨接线规范；桥架本体要加防松垫圈与支架可靠连接，连接处刮掉油漆。

　　大跨距电缆桥架安装与维护

　　1、桥架高度为50、100时每端各6只连接孔，高度为150、200时每端各12只连接孔。

　　2、支撑间距：支撑间距应小于等于载荷曲线允许载荷和支撑跨距。

　　3、桥架宽度：选择电缆桥架的宽度时，应留有一定的备用空位，以便为今后增添电缆用。

　　4、 隔开敷设：当电力电缆和控制电缆较少时，可以在同一电缆桥架安装，但中间须用隔板将电力电缆和控制电缆隔开敷设。

　　5、 电缆固定：汇线桥架水平敷设时，桥架之间的连接应尽量设置在跨距1/4处。水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
