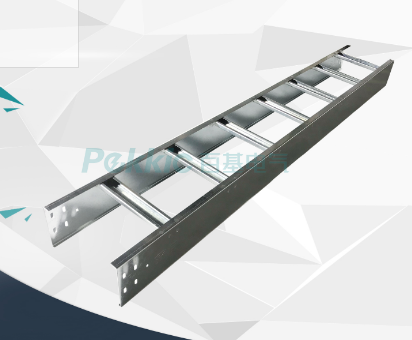

梯式电缆桥架的选用要点

托盘式、梯式、槽式都是常规用电缆桥架系列，下面我们来了解一下梯式电缆桥架的相关性能和使用方法。

梯式电缆桥架的选用要点

一、产品选用指南

1、产品定义

桥架(电缆托架)是由托盘或梯架的直线段、弯通、组件以及托臂(臂式支架)、吊架等构成具有密接支承电缆的刚性结构系统之全称。

2、产品选用要点

1)桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

2)桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。

3)在工程防火要求较高的场所，不宜采用铝合金桥架。

4)电缆梯架宽度和高度的选择应符合填充率的要求，电缆的梯架的填充率在一般情况下，电力电缆可取 40%～50%，控制电缆可取 50%～70%，且宜预留 10%～25%工程发展裕量。

5)在选择电缆梯架的荷载等级时，桥架的工作均布荷载不应大于所选桥架荷载等级的额定均布荷载，如果桥架的支吊架的实际跨距不等于 2m 时，则工作均布荷载应满足要求。

6)各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配

7)在选择桥架的弯通或引上、引下装置时，不应小于桥架内电缆较小允许弯曲半径。

8)对于跨距大于 6m 的钢制桥架和跨距大于 2m 或承载要求大于荷载等级 D级的铝合金桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。

9)几组桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。
