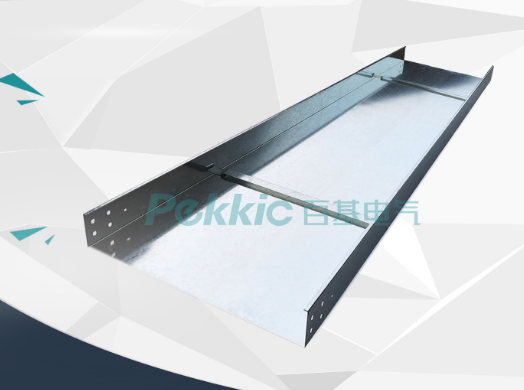

一、电缆桥架敷设前期需要注意事项
1、首先在对金属电缆桥架线槽敷设走向时该选择短捷,并且需要沿墙、沿柱或沿梁敷设安装。
2、根据电缆桥架及线槽敷设设计走向图,向土建施工方,结构专业提出预留墙洞、楼板洞及吊架安装时,所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。
3、地面内暗装金属线槽布线,在设计时应与土建专业密切配合,以便根据不同的结构型式和建筑布局,合理确定线路路径和设备选型。
二、弱电与强电以及不同用途的电缆不可敷设在同一层电缆桥架内:
(1) 1kV 以上和1kV 及以下的电缆;
(2) 同一路径向一级负荷供电的双回路电缆;
(3) 应急照明和其他照明的电缆;
(4) 若遇到电力、控制和电信电缆,不同型号等级的电缆敷设在同一电缆桥架时,中间应增加隔板隔离。
(5) 在工程条件下安装或检修不需考虑附加集中荷载时,电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。
三、电缆桥架不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施。
(1) 电缆桥架应在具有腐蚀性液体管道上方。
(2) 电缆桥架应在热力管道下方。
(3) 易燃易爆气体比空气重时,电缆桥架应在管道上方。
(4) 易燃易爆气体比空气轻时,电缆桥架应在管道下方。
(7) 电缆桥架与管道之间距离见相关标准。
(8) 综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范11.0.2 条的规定。
(9) 墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 建筑与建筑群综合布线系统工程设计规范11.0.2 条的规定。
(10) 电缆桥架水平敷设时,宜按荷载曲线选取跨距进行支撑,跨距一般为1.5~3.0m。垂直敷设时,其固定间距不宜大于2m。
GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范11.0.2 条的规定,参考资料:
四、附件材料统计准备
(1) 桥架:分别统计出各种型号规格桥架的全长,除一该桥架的标准长度,得出桥架的数量外,再增加1%-2%的余量。
(2) 立柱:如采用统一规格的立柱,可用桥架全长除以平均立柱间距,得出立柱数,再增加2%~4%余量。如立柱规格不一,则需分别统计。
(3) 托臂:桥架全长除以托臂平均间距,再增加1%~2%余量,极为总需量。
(4) 其它部件:按其主体数乘以一定比例(视总厂而定)求得其总数。
特殊部件如垂直弯接板,转弯接板等则需分别统计。
注意:所有安装附件必须进行防腐蚀加工。
