托盘式电缆桥架施工安装要点

　　托盘式电缆桥架施工安装要点

　　1）金属电缆桥架线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。

　　2）根据电缆桥架及线槽敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。

　　3）地面内暗装金属线槽布线，在设计时应与土建专业紧密亲密配合，以便根据不同的结构型式和建筑布局，公道确定线路路径和设备选型。

　　4）不同电压、不同用途的电缆不宜敷设在统一层电缆桥架内：（1）1kV以上和1kV及以下的电缆；（2）统一路径向一级负荷供电的双回路电缆；（3）应急照明和其他照明的电缆；（4）电力、控制和电信电缆。若不平等级的电缆敷设在统一电缆桥架时，中间应增加隔板隔离。

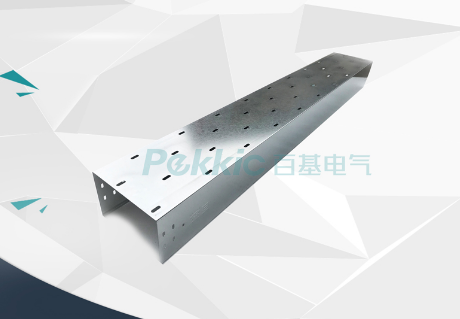

金属电缆桥架线槽

　　5）在工程前提下安装或检验不需考虑附加集中荷载时，电缆梯架、托盘的工作均布荷载按电缆自重平均分布计算。

　　6）电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列划定，或采取相应防护措施。（1）电缆桥架应在具有侵蚀性液体管道上方。（2）电缆桥架应在热力管道下方。（3）易燃易爆气体比空气重时，电缆桥架应在管道上方。（4）易燃易爆气体比空气轻时，电缆桥架应在管道下方。

　　7）电缆桥架与管道之间最小间隔见相关尺度。

　　8）综合布线电缆与四周可能产生高电平电磁干扰的电念头、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T50311-2000规范11.0.2条的划定。

　　9）墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T50311-2000规范11.0.2条的划定。

　　10）电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3.0m。垂直敷设时，其固定间距不宜大于2m。

　　11）材料统计

　　(1)桥架：分别统计出各种型号规格桥架的全长,除一该桥架的尺度长度,得出桥架的数目外,再增加1%－2%的余量。

　　(2)立柱：如采用同一规格的立柱,可用桥架全长除以均匀立柱间距,得出立柱数,再增加2%～4%余量。如立柱规格不一,则需分别统计。

　　(3)托臂：桥架全长除以托臂均匀间距,再增加1%～2%余量,极为总需量。

　　(4)其它部件：按其主体数乘以一定比例(视总厂而定)求得其总数。特殊部件如垂直弯接板,转弯接板等则需分别统计。
