镀锌线管布线设计要求

发布日期：2018-05-23 作者：admin 点击：

　　1. 管道路径

　　预埋管线应尽可能采用直线管道，较大限度地避免采用弯曲管道，两个端口之间应当尽可能地采用直路径。整个管道路径中90°拐角不能超过2个，整个管道路径的较大长度为90m。

　　当直线管道超过30m后仍需延长时，应当设置引线盒，以便于敷设时牵引电缆。当需要采用弯曲管道时，要求每隔l5m设置一个引线盒。另外，在U型弯处也必须设置引线盒。

　　金属线槽的直线埋设长度一般不超过6m。当超过该距离或需要交叉、转弯时，则应当设置引线盒。

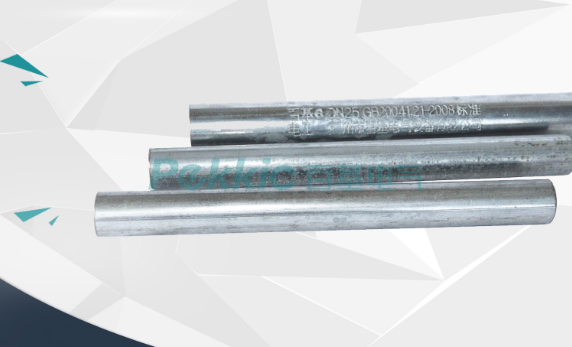

电线导管镀锌线管

　　2. 管槽尺寸

　　预埋暗敷的管路宜采用对缝钢管或具有阻燃性能的PVC管，且直径不能太大，否则对土建设计和施工都有影响。根据我国建筑结构的情况，一般要求预埋在墙壁内的暗管内径不宜超过50mm，预埋在楼板中的暗管内径则不宜超过25mm，金属线槽的截面高度也不宜超过25mm。

　　在管槽中敷设电缆时，应当留有一定的余量，以便于布线施工，并避免电缆受到挤压，使双绞线电缆的扭绞状态不发生变化，保证屯缆的电气性能。在通常情况下，直线管道的管径利用率(电缆的外径/管道的内径)应为50%-60%，弯道应为40%~50%，截面积利用率(暗管管径的内截面积/暗管内电缆的总截面积)应为30%~50%。预埋金属线槽的截面利用率不应超过40%。管道的总体容量在遇到一个90°拐角时就要减少15%，两个90°拐角会使管道容量减少30%。

　　缆线的类型包括大对数屏蔽与非屏蔽电缆(25对、50对、100对)、4对双绞屏蔽与非屏蔽电缆(5e类、6类、7类)及光缆(2芯至24芯)等。尤其是6类与屏蔽缆线构成方式较复杂，众多缆线的直径与硬度有较大的差异，在设计管线时应引起足够的重视。

　　3. 转弯角度

　　当不得不采用弯曲管道时，要求转弯角应当大于90°，并且要求整个路由的拐弯小于两个，更不能出现"S"形弯或"U"形弯。另外，转弯半径也不宜过小，在通常情况下，等于或小于50mm的内径管道曲率半径不应小于管路内径的6倍，大于50mm的内径管道曲率半径不应小于管路内径的10倍。

　　4. 预放牵引绳

　　暗敷管路内壁应当光滑，绝对不允许有障碍物。为了保护缆线，管口应当加设绝缘套管，管端伸出的长度应为25-50mm。要求在管路内预放牵引绳或拉绳，以便于线缆的敷设施工。管路的两端还应设有标志，内容包括序号、长度、房间号等，以免发生错误。
